Koaxiální kabel CB100F, S5241

Dostupnost: skladem

Naše cena: 16,- Kč

Základní popis zboží

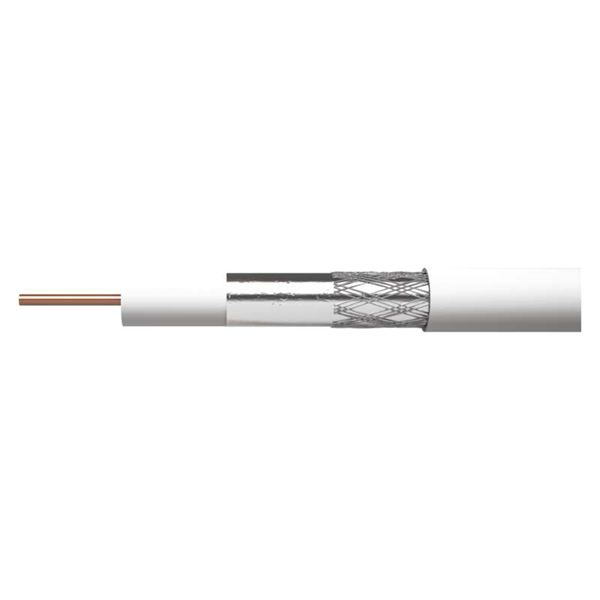

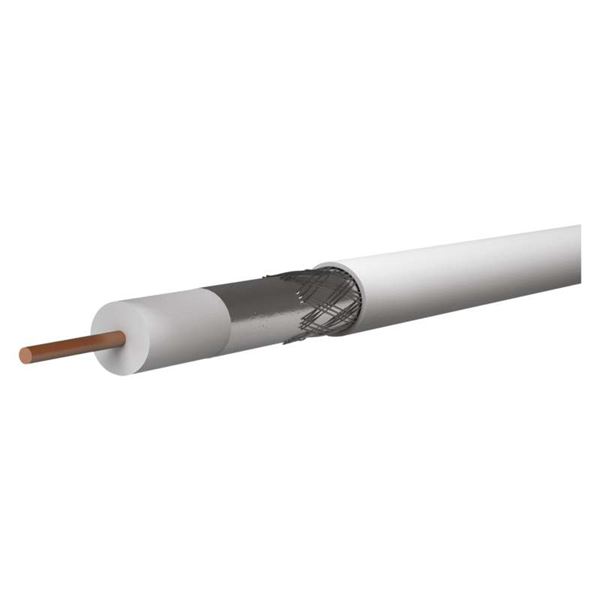

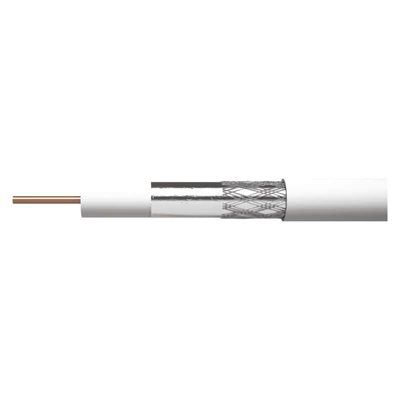

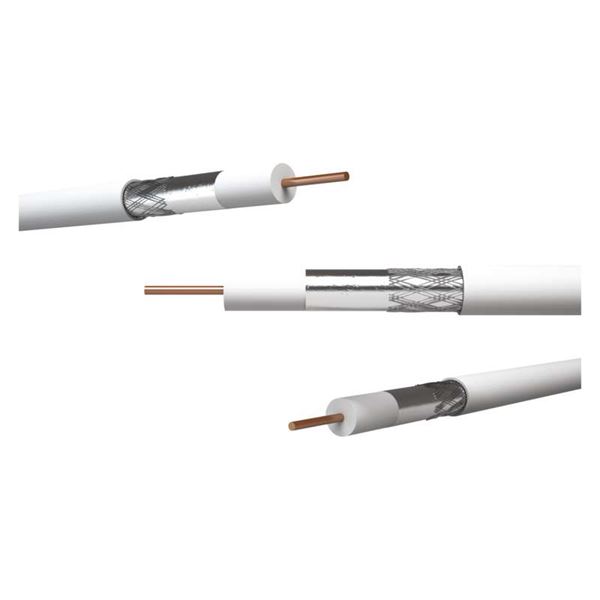

Koaxiální kabel nejvyšší kvality se středovým vodičem z čisté mědi BC a dvojnásobným stíněním z pocínované mědi CuSn, bílá barva. Kabel je určen pro všechny náročné aplikace přenosů CCTV, TV a SAT signálů. Díky použitému materiálu středového vodiče a opletení je kabel mimořádně odolný vůči povětrnostním podmínkám, vlhkosti a korozi. Ideální kabel pro domovní a bytové rozvody.

Parametry produktu

zamýšlené použití	vnitřní rozvody, univerzální kabel
typ koaxiálního kabelu	CB100F
průměr vnitřního vodiče	1,0 mm
materiál vnitřního vodiče	měď (Cu)
vhodné pro venkovní použití	ne
odolné UV	ne
počet drátků stínění	48× 0,12 mm
průměr pláště kabelu	6,5 mm
materiál pláště kabelu	PVC
impedance	75 Ohm
počet stínění	2
stínění I.folie	1× Al/PES
stínění II. folie	není
dielektrikum typ, průměr	FPE 4,6 mm
materiál stínění	cínovaná měď (CuSn)
průměr stínění	48× 0,12 mm²
pokrytí stínění	38 %
barva pláště kabelu	bílá
kapacita (pF/m)	54
činitel zkrácení	0,82
max. útlum při 20 °C (dB/100m) 10 MHz	2
max. útlum při 20 °C (dB/100m) 100 MHz	7
max. útlum při 20 °C (dB/100m) 450 MHz	14,1
max. útlum při 20 °C (dB/100m) 650 MHz	17,5
max. útlum při 20 °C (dB/100m) 860 MHz	20,5
max. útlum při 20 °C (dB/100m) 1 000 MHz	21
max. útlum při 20 °C (dB/100m) 2 000 MHz	31
min. útlum odrazu při 20 °C (dB) 300–600 MHz	23
min. útlum odrazu při 20 °C (dB) 600–900 MHz	20
min. útlum stínění (dB) 10 ~ 800 MHz	75
PE = polyethylenové dielektrikum	ne
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro	23,7
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro	38,2
izolační odpor mezi jádry při 20 °C (MOhm/km)	500
min. poloměr ohybu jednorázový/násobný	30/60 mm
hmotnost (kg/km)	40,5
min. útlum odrazu při 20 °C (dB) 10–300 MHz	25
skladovací teplota	-20 °C až +75 °C
montážní teplota	+5 °C až +60 °C
způsob balení - délka	250 m

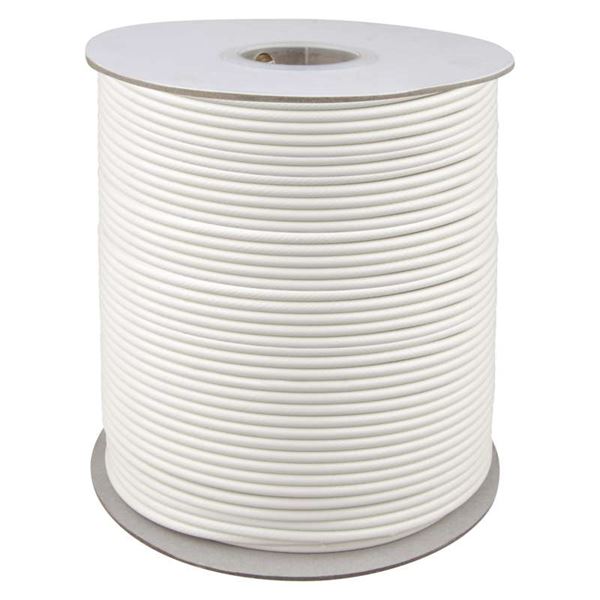

způsob balení - typ cívky	PVC cívka v papírové krabici
způsob balení - ozn. metráží	1–250 m
doporučené typy konektorů - F lisovací	*K7220
doporučené typy konektorů - F šroubovací	*K7331
PES = vrstva fólie	neuvádí se
FPE = pěnové dielektrikum	ano
APE = vzduchové dielektrikum	ne
třída reakce na oheň	Eca
nebezpečné látky	žádné

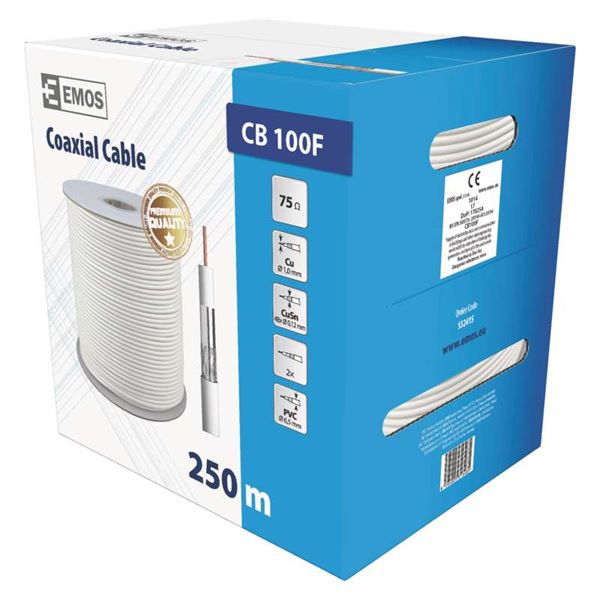

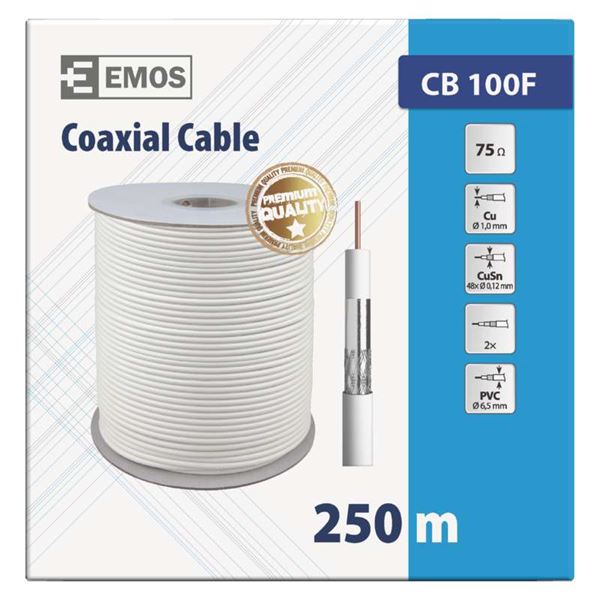

prodejní obal	250 m, cívka v krabici

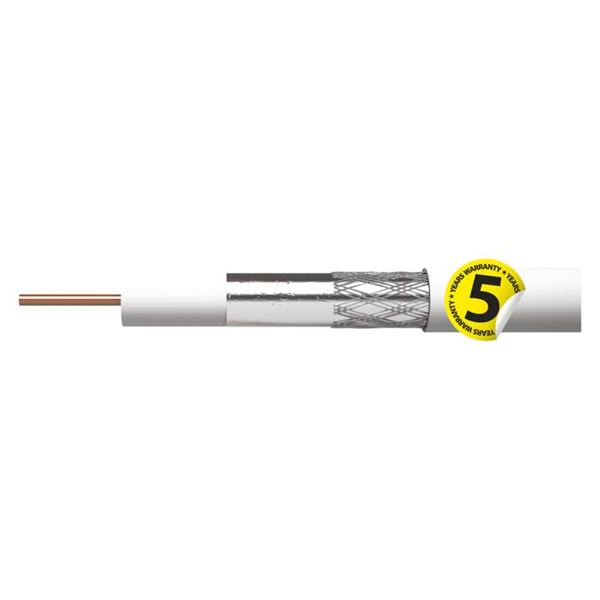

záruční doba	5 let
barva izolace napájecích vodičů	neuvádí se
izolace napájecích vodičů	neuvádí se
průřez napájecích vodičů	neuvádí se
konstrukce napájecích vodičů	neuvádí se
