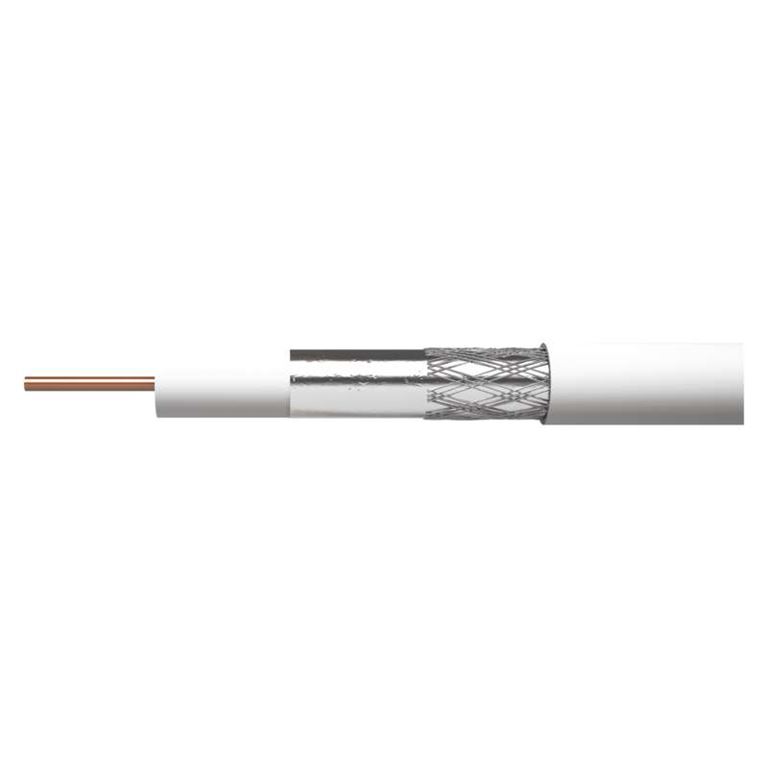

Koaxiální kabel CB100F

Dostupnost: skladem
Běžná cena: 18 Kč
Naše cena: 16,- Kč

Sleva: -11%
Základní popis zboží

Koaxiální kabel nejvyšší kvality se středovým vodičem z čisté mědi BC a dvojnásobným stíněním z pocínované mědi CuSn, bílá barva. Kabel je určen pro všechny náročné aplikace přenosů CCTV, TV a SAT signálů. Díky použitému materiálu středového vodiče a opletení je kabel mimořádně odolný vůči povětrnostním podmínkám, vlhkosti a korozi. Ideální kabel pro domovní a bytové rozvody.

Parametry produktu
zamýšlené použití vnitřní rozvody, univerzální kabel
typ koaxiálního kabelu CB100F
průměr vnitřního vodiče 1,0 mm
materiál vnitřního vodiče měď (Cu)
vhodné pro venkovní použití ne
odolné UV ne
počet drátků stínění 48× 0,12 mm
průměr pláště kabelu 6,5 mm
materiál pláště kabelu PVC
impedance 75 Ohm
počet stínění 2
stínění I.folie 1× Al/PES
stínění II. folie není
dielektrikum typ, průměr FPE 4,6 mm
materiál stínění cínovaná měď (CuSn)
průměr stínění 48× 0,12 mm²
pokrytí stínění 38 %
barva pláště kabelu bílá
kapacita (pF/m) 54
činitel zkrácení 0,82
max. útlum při 20 °C (dB/100m) 10 MHz 2
max. útlum při 20 °C (dB/100m) 100 MHz 7
max. útlum při 20 °C (dB/100m) 450 MHz 14,1
max. útlum při 20 °C (dB/100m) 650 MHz 17,5
max. útlum při 20 °C (dB/100m) 860 MHz 20,5
max. útlum při 20 °C (dB/100m) 1 000 MHz 21
max. útlum při 20 °C (dB/100m) 2 000 MHz 31
min. útlum odrazu při 20 °C (dB) 300–600 MHz 23
min. útlum odrazu při 20 °C (dB) 600–900 MHz 20
min. útlum stínění (dB) 10 ~ 800 MHz 75
PE = polyethylenové dielektrikum ne
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro 23,7
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro 38,2
izolační odpor mezi jádry při 20 °C (MOhm/km) 500
min. poloměr ohybu jednorázový/násobný 30/60 mm
hmotnost (kg/km) 40,5
min. útlum odrazu při 20 °C (dB) 10–300 MHz 25
skladovací teplota -20 °C až +75 °C
montážní teplota +5 °C až +60 °C
způsob balení - délka 250 m
způsob balení - typ cívky PVC cívka v papírové krabici
způsob balení - ozn. metráží 1–250 m
doporučené typy konektorů - F lisovací *K7220
doporučené typy konektorů - F šroubovací *K7331
PES = vrstva fólie neuvádí se
FPE = pěnové dielektrikum ano
APE = vzduchové dielektrikum ne
třída reakce na oheň Eca
nebezpečné látky žádné
prodejní obal 250 m, cívka v krabici
záruční doba 5 let
konstrukce napájecích vodičů neuvádí se
barva izolace napájecích vodičů neuvádí se
izolace napájecích vodičů neuvádí se
průřez napájecích vodičů neuvádí se

Další fotografie

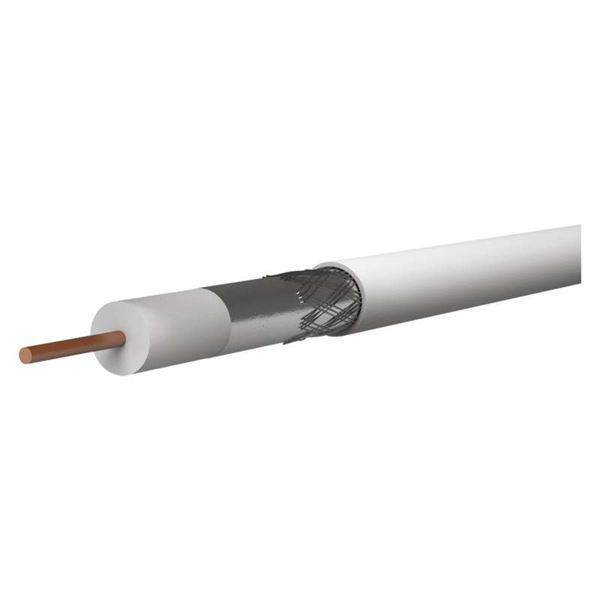

Koaxiální kabel CB100F #1
